Katamaran s električnim pogonom ugrađenim u njegov DNK

Objavio

avanturist

17.03.2026.

Datum 12.03.2026.

Adventure Catamaran 55 'Bare Hull' dobiva instalaciju snage CAD sloja

Kada je tvrtka Sailectron Services pozvana da sudjeluje u projektiranju i instalaciji električnog sustava na katamaranu Adventure Catamaran 55 – dok je on još bio samo trup – postignute učinkovitosti bile su izvanredne.

Osim što je omogućeno diskretno ugrađivanje spremnika za uređaje i kanala za instalacije koje je odredio vlasnik, uštede vremena i izrada koherentnih rasporeda materijala bile su impresivne.

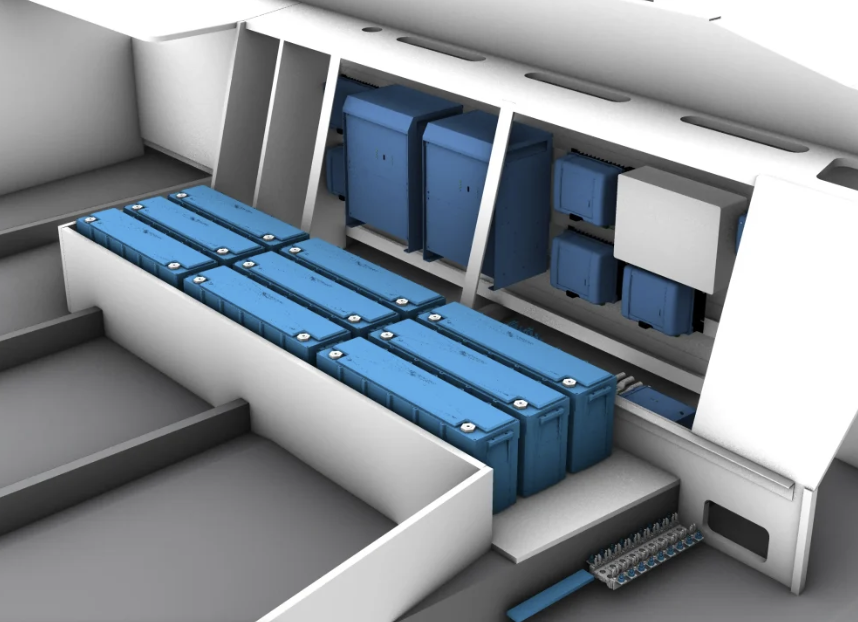

Korištenje CAD programa Rhinoceros omogućilo je tvrtki Sailectron Services da svoju instalaciju planira na daljinu, postavljajući električne uređaje unutar kućišta koja su tek trebala biti izrađena, savršeno prilagođena dimenzijama sustava po mjeri. Njihov jednokratni dizajn uključivao je izradu nosača i kućišta od stakloplastike (GRP) postavljenih unutar golog trupa na optimalnim lokacijama, uz korištenje minimalnog prostora.

Screenshot 2025 10 08 at 09.57.58 304286200

Planiranje

U uskoj suradnji s timom brodogradilišta i dijeleći nacrte, energetski sustav je projektiran i – u velikoj mjeri – izgrađen na daljinu. U sklopu procesa, preostala pitanja riješena su na jednom sastanku na licu mjesta. Detalji – poput rasporeda fotonaponskog polja izrađenog po mjeri – fizički su razrađeni u predlošku, a dogovoren je i zajednički građevinski raspored.

Screenshot 2025 10 08 at 10.02.12 303760701

Sailectron Services uspio je pretvoriti skice i zapisnike svojih sastanaka u detaljne električne planove, popise kabela i popise dijelova koristeći CAD softver za elektrotehniku – WSCAD.

Screenshot 2025 10 16 at 11.31.06 304456523

Koncept

Katamaran Adventure 55 dizajn je koji vlasniku nudi odzivno i uzbudljivo jedrenje, maksimalnu udobnost u cjelokupnom smještaju na brodu i – u ovom primjeru – sustav za upravljanje energijom koji je lagan, automatiziran i osigurava napajanje za sveobuhvatan popis kućanskih električnih uređaja – baš kao i oni koji se koriste kod kuće.

Screenshot 2025 10 08 at 10.23.37 304286148 750x501 1

Među pogodnostima je sustav klimatizacije; kuhinja je 100 % električna – opremljena vrhunskim Miele uređajima; brod se može pohvaliti visokokvalitetnim audio sustavom; postrojenje za desalinaciju osigurava neograničene količine pitke vode; a ostali snažni električni uređaji za upravljanje brodom i kontrolu klime mogu se koristiti dulje vrijeme.

Izvršni direktor tvrtke Sailectron Services Lukas Vrecer kaže: "Opsežni električni sustav uključuje uređaj iz gotovo svake kategorije proizvoda za napajanje tvrtke Victron Energy! – Rezultirajuća instalacija pruža neusporedivo korisničko iskustvo. Sve se komponente mogu upravljati na brodu s navigacijske stanice; daljinski nadzor i podrška mogući su putem Victronove VRM platforme. Neke su posebne funkcije također implementirane pomoću Beckhoffovih programabilnih logičkih kontrolera."

Screenshot 2025 10 08 at 10.00.23 304286188 750x1004 1

Kao i kod svih instalacija tvrtke Sailectron Services, naglasak je stavljen na kvalitetu izrade; instalaciju u skladu sa standardima koja uključuje sveobuhvatne dijagrame krugova; označavanje svih kabela i opreme; te najbolju moguću dokumentaciju kako bi svaki tehničar, bilo gdje u svijetu, mogao održavati i servisirati sustav.

Instalacija

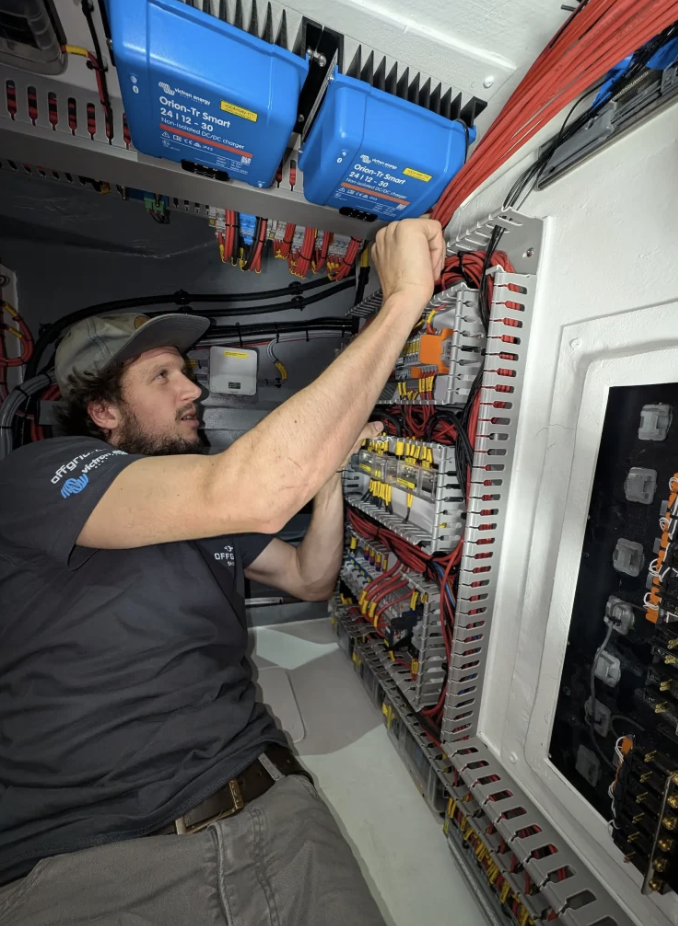

Sailectron Services iskoristio je svaku priliku da u svojoj radionici u Austriji proizvede što je više moguće komponenti.

Predkonfigurirane i testirane komponente zatim su otpremljene u Tajland, čime je znatno ubrzan proces instalacije. U roku od tri tjedna sustav je integriran u jahtu i testiran od strane njihovog četveročlanog tima. Nakon lansiranja, sustav je prošao konačno puštanje u rad prije isporuke klijentu.

Screenshot 2025 10 14 at 12.17.16 304286433 750x559 1

Screenshot 2025 10 14 at 12.17.30 304286438

Komponente

Pohrana energije i punjenje obavljaju devet litij-ionskih baterija Smart LiFePO4 25.6/200Ah koje čine servisne baterije. One napajaju dva invertera/punjača MultiPlus 24/5000 koji istovremeno služe kao punjači baterija i prekidači za neprekidno prebacivanje izvora napajanja između vanjske izmjenične struje i rada invertera.

Pet jedinica Smart IP43 Charger 24/25 također služe kao punjači – ne samo da omogućuju brže punjenje s vanjskog napajanja, već i dopuštaju korištenje bilo kojeg priključka za vanjsko napajanje diljem svijeta zbog svog raspona ulaznog napona.

Lynx Smart BMS – sustav za upravljanje baterijama – kontrolira punjenje ovisno o statusu LiFePO4 banke: krivulje punjenja regulirane su putem DVCC-a ovisno o stanju napunjenosti, naponu i temperaturi. Snažni alternatori, kojima upravlja Wakespeed WS500, besprijekorno su integrirani u Victron sustav.

Screenshot 2025 10 08 at 09.59.36 304286195 750x561 1

Zaštita i priključak za kopneni napon

Izolacijski transformator štiti plovilo od oštećenja uzrokovanih galvanskom korozijom. Inverteri/punjači MultiPlus također neprestano nadziru vanjsku mrežu radi ispravne napetosti i frekvencije te je po potrebi isključuju kako bi zaštitili električnu opremu na plovilu.

IP43 pametni punjač osigurava da akumulatori ne budu ispraznjeni tijekom rada pretvarača, čak i u slučaju lošeg vanjskog napajanja. Ovo rješenje jamči savršeno čisto napajanje od 230 V/50 Hz na brodu.

Screenshot 2025 10 08 at 10.24.28 304286135 750x543 1

Fotovoltaika

U krov salonka ugrađen je SOLBIAN solarni sustav snage 2,6 kW izrađen po mjeri, koji je u potpunosti dostupan. Devet punjača SmartSolar 100/20 kontrolira solarnu energiju na sinkroniziran način i osigurava maksimalnu toleranciju na sjenu pomoću odvojenih kontrolnih krugova.

Praćenje

Cerbo GX s GX Touch 70 služi kao središnje sučelje za upravljanje sustavom. Ovdje se također obrađuju temperature, razine u spremnicima i razni digitalni ulazi. Programabilni logički kontroler Beckhoff koristi se za upravljanje brojnim spremnicima (kako bi se smanjio broj prolaznih spojeva kroz trup, vlasnik je zatražio male spremnike za svako područje otpada, s centraliziranim i automatiziranim upravljanjem otpadom). Razine punjenja prenose se u nadzorni sustav putem uređaja GX Tank 140. Za lokalni nadzor na brodu, svi B&G ploteri karata, zajedno s Victronovim sučeljem za korisnika na dodirnom zaslonu, integrirani su putem HTML stranice.

Michael Ponbauer, tehnički direktor, kaže: "Otvoreni pristup tvrtke Victron Energy u pogledu komunikacije podataka omogućuje nam besprijekornu integraciju Victron ekosustava s Beckhoff PLC-om. Na taj se način čak i složeni sustavi, uključujući upravljanje motorom, protupožarne sustave i rasvjetu na brodu, mogu upravljati s jednog korisničkog sučelja."

Sustav se također može pristupiti na daljinu putem VRM platforme, što omogućuje ne samo upravljanje i nadzor, već i daljinsko održavanje i ažuriranja.

Screenshot 2025 10 16 at 11.36.06 304456770 750x459 1

Upravljačke ploče

Tvrtka Sailectron Services izrađivala je vlastite prilagođene upravljačke ploče koristeći anodizirani aluminij ili posebni pozadinski osvijetljeni PMMA materijal za glavnu DC razvodnu ploču, upravljačke stanice, navigacijski stol i razne druge položaje.

Puštanje u rad

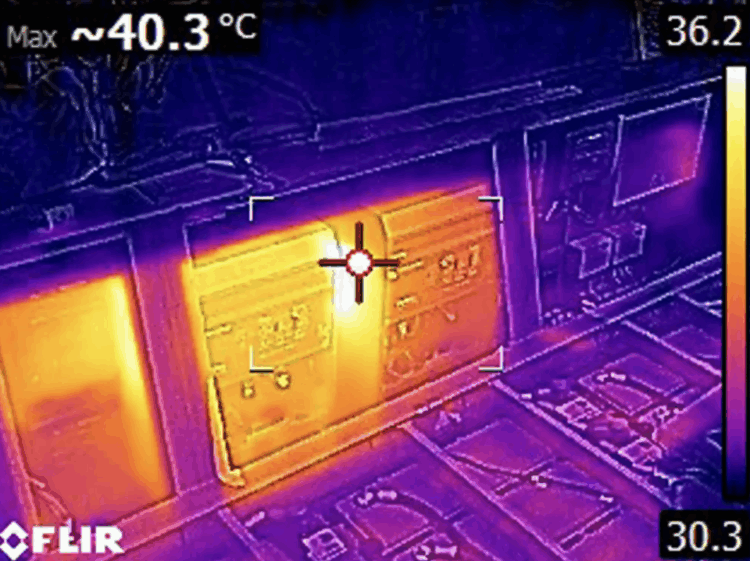

Nakon puštanja u rad, testirana je svaka utičnica i osigurač, uključujući otpor izolacije, kao i termalna snimanja – pri čemu se sustav opterećuje maksimalnom mogućom snagom (punjenjem i pražnjenjem). Termovizijska kamera provjerava temperature svih komponenti, priključnica i prekidača kako bi se utvrdile sve potencijalne greške.

Screenshot 2025 10 08 at 10.23.25 304286153 750x561 1

Nakon puštanja u rad, planovi i priručnici za rukovanje predani su – uključujući detaljne upute za osoblje brodogradilišta i vlasnika, kako bi se osiguralo da su sve funkcije poznate.

Screenshot 2025 10 14 at 12.20.57 304286657 750x762 1

Tehničke specifikacije:

Skladištenje: (24V, 46kWh): 9x LiFePO4 Smart 25.6V/200Ah
BMS: Lynx Smart BMS 1000A
Inverteri: 2x MultiPlus 24/5000/120
Punjači: 5x IP43 Smart 24/25
Praćenje: Cerbo GX s GX Touch 70 i integracija u B&G chartplotter
PV kontroleri punjenja: 9x SmartSolar 100/20
PV izlaz: 2,612 Wp SOLBIAN Solar i 500 Wp staklo/staklo

Screenshot 2025 10 14 at 12.21.12 304286651 750x420 1

Adventure 55 pokazuje vrijednost ranog sudjelovanja u procesu dizajna: prilagodba prostora za instalacije električnom sustavu omogućuje da se vodovi drže što kraćima, uz istovremeno zadržavanje savršene dostupnosti svih komponenti. Pažljivo planiranje električnog sustava čini radne procese učinkovitima; sustav se može u velikoj mjeri prefabricirati izvan lokacije, a zatim instalirati na licu mjesta uz minimalan trošak vremena.

Opsežna dokumentacija, uključujući označavanje svih kabela i radne opreme, ne samo da je iznimno korisna tijekom instalacije i tijekom cijelog vijeka trajanja jahte, već i povećava njezinu dugoročnu vrijednost – štedeći vrijeme i troškove na održavanju od strane vanjskih tehničara.
