Victron SmallBMS NG

Victron SmallBMS NG je sveobuhvatni sustav upravljanja baterijom (BMS) namijenjen isključivo za Victron Energy Lithium NG baterije. Nije kompatibilan s baterijama drugih proizvođača niti s drugim vrstama baterija.

Ove baterije mogu se povezivati serijski, paralelno ili u serijsko-paralelnoj kombinaciji. Zahvaljujući toj fleksibilnosti moguće je formirati baterijske sustave koji rade na naponima od 12 V, 24 V ili 48 V.

U sustavima od 12 V ili 24 V moguće je povezati do 50 baterija. To omogućuje maksimalni kapacitet pohrane energije do 192 kWh pri 12 V i 384 kWh pri 24 V. Kod 48 V sustava ograničenje je 25 baterija, što omogućuje kapacitet do 128 kWh.

SmallBMS NG predstavlja jednostavniju i isplativiju alternativu modelu VE.Bus BMS NG. Pruža osnovnu zaštitu za litijske baterije bez potrebe za VE.Bus komunikacijom. Međutim, nije kompatibilan s VE.Bus inverterima ili punjačima, poput modela MultiPlus i Quattro.

Značajke Victron SmallBMS NG - BMS400100300

Integrirani Bluetooth

SmallBMS NG ima ugrađenu Bluetooth Smart povezivost, što omogućuje bežično konfiguriranje, nadzor i ažuriranje firmwarea putem aplikacije VictronConnect.

Izlaz za isključenje potrošača (Load disconnect output)

Ovaj izlaz omogućuje upravljanje daljinskom on/off funkcijom uređaja kao što su:

• BatteryProtect

• Inverteri

• DC-DC pretvarači

• Potrošači s on/off funkcijom

Time se sprječava duboko pražnjenje baterije. Može se koristiti i za aktiviranje releja visoke struje ili kontaktora, no u nekim slučajevima potreban je inverter/ne-inverter kabel. Za više detalja preporučuje se konzultirati priručnik proizvoda.

Izlaz za punjač (Charger output)

Ovaj izlaz upravlja daljinskim uključivanjem/isključivanjem:

• Punjača poput Smart IP43

• Cyrix-Li-Charge releja

• Cyrix-Li-ct Battery Combiner uređaja

• BatteryProtect uređaja

Ne preporučuje se koristiti ovaj izlaz za napajanje induktivnih opterećenja poput zavojnica releja. Njegova funkcija je isključivo omogućavanje ili onemogućavanje daljinskog napajanja.

Instant Readout

Omogućuje prikaz ključnih podataka kao što su:

• Stanje napunjenosti (SoC)

• Temperatura baterije

• Aktivna upozorenja ili alarmi

Ove informacije prikazuju se izravno na popisu uređaja, bez potrebe za dodatnim povezivanjem.

Pre-alarm izlaz

Pre-alarm izlaz aktivira vizualno ili zvučno upozorenje kada je napon baterije nizak. To se događa najmanje 30 sekundi prije isključivanja izlaza potrošača zbog preniskog napona.
Može se koristiti za upravljanje relejem, LED indikatorom ili zvučnim alarmom. Maksimalna struja ovog izlaza iznosi 1 A (bez zaštite od kratkog spoja).

Daljinski on/off ulaz

Omogućuje daljinsko upravljanje oba izlaza sustava. Kada je ovaj ulaz isključen, oba izlaza su neaktivna, čime se prekida rad povezanih punjača i potrošača.

Podesivi prag pražnjenja

Štiti bateriju postavljanjem minimalne razine napunjenosti (SoC), sprječavajući duboko pražnjenje i osiguravajući dovoljno energije za održavanje osnovnih funkcija. Kada se razina napunjenosti približi granici, VictronConnect prikazuje upozorenje i aktivira pre-alarm. Ako se dosegne kritični prag, sustav pokreće alarm i automatski isključuje povezane potrošače, čime se čuva zdravlje baterije i produljuje njezin vijek trajanja.

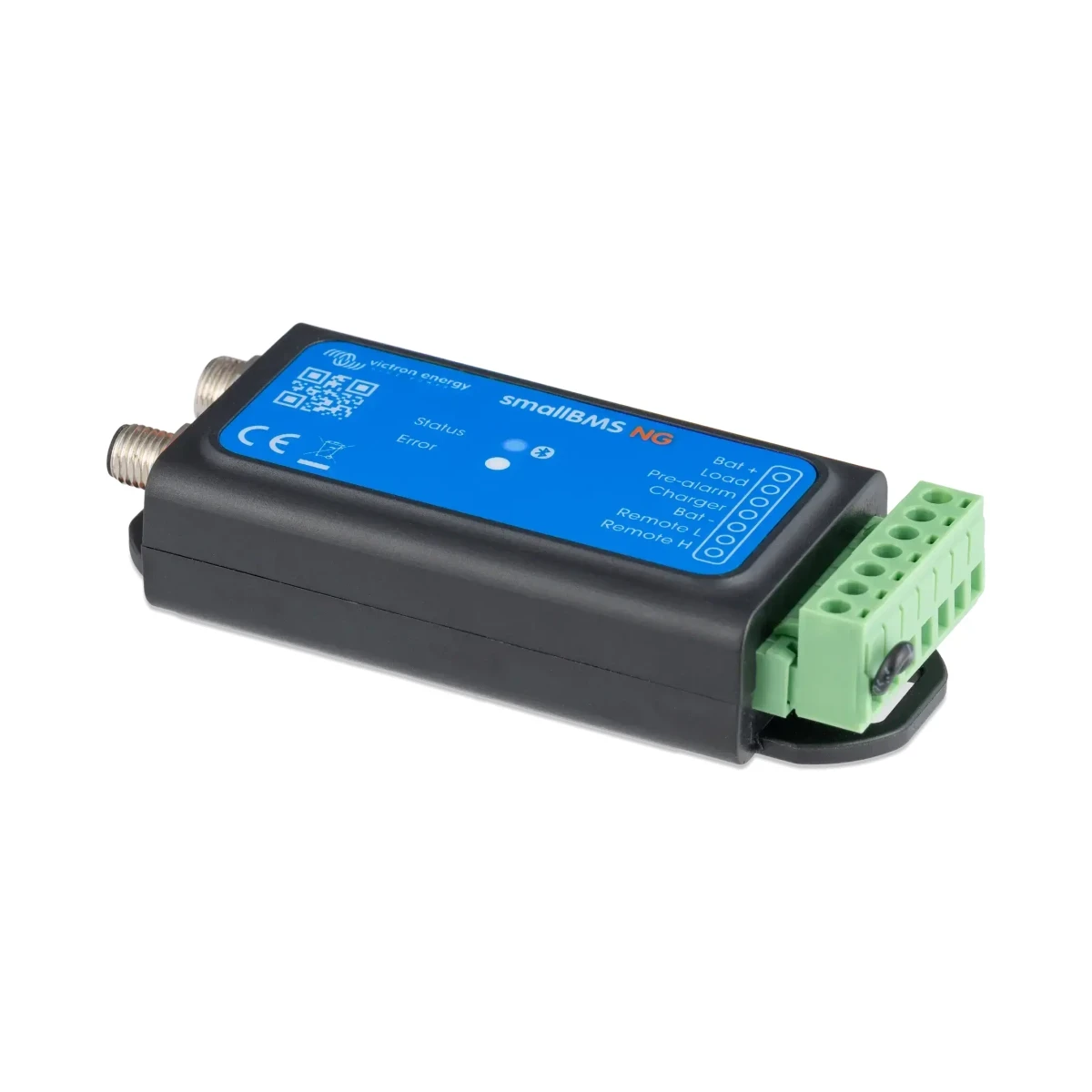

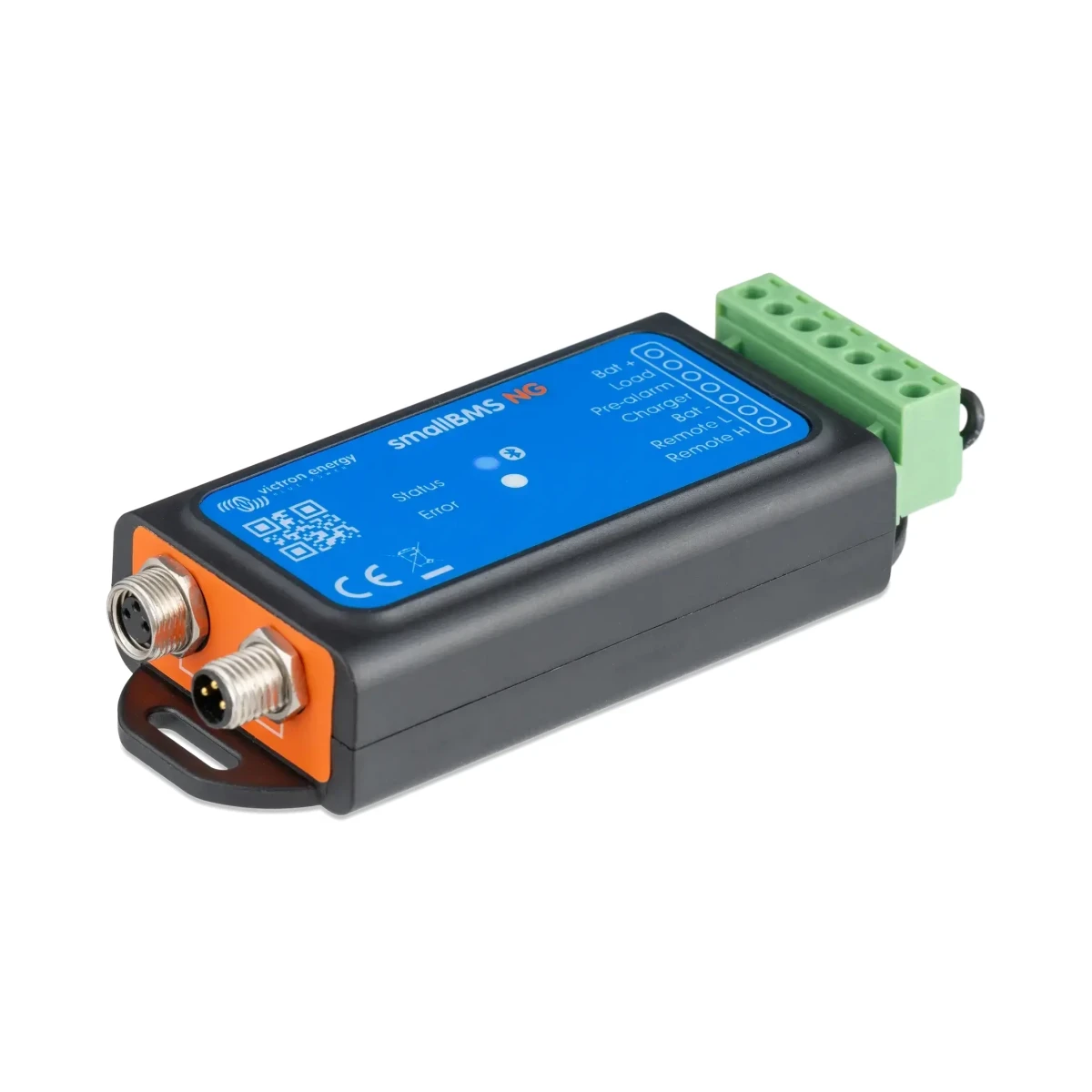

LED indikatori

Victron SmallBMS NG - BMS400100300 ima dvije LED lampice koje pružaju jasne i brze informacije o statusu sustava. Plava LED signalizira Bluetooth aktivnost i status veze, dok crvena LED upozorava na pogreške ili alarmne situacije, omogućujući učinkovito praćenje u stvarnom vremenu.
